炬力北方Actions-Micro AM8350D是一款高度集成的混合信號SoC，具有DSP指令擴展的核心，運行速度可高達700MHz。AM8350D具有硬連線多格式視頻編碼器，支持大型多種流行的視頻格式，包括：全高清分辨率的MJPEG、H.264。
AM8350D集成無損或近無損圖像/視頻壓縮和解壓縮模塊，可以通過1Gbit/s以太網或USB傳輸RGB888格式的1080P/4K視頻。
AM8350D還集成了1個USB OTG控制器、UART、I2C、SPI等。內置512Mb DDR2內存芯片
2、特征

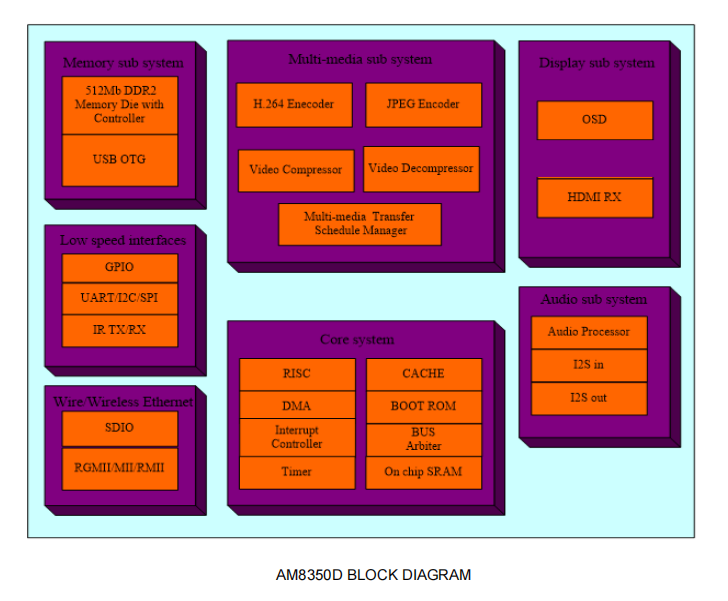

該AM8350D提供高水平的系統集成，以支持各種應用，AM8350D的功能包括：
?32位RISC內核
-32K字節指令緩存和數據緩存
-F/W可以在直流至800MHz的范圍內透明地編程
-用于多媒體加速的DSP指令
-靜態設計允許在運行時更改時鐘以節省功耗
?視頻編碼器
-支持ISO/IEC 14496-10/YU-T Rec.H.264
-基本配置文件，1-5.1級
?主要配置文件，1-5.1層
?高配置，1-5.1級
-支持JPEG ITU-T Rec.T81（09/92），基線交錯/JFIF
-60幀/秒，分辨率為1920x1080，適用于所有格式的視頻
?圖像/視頻壓縮器
-支持高達4K分辨率
-支持8bit YCbCr 4：2：2和YCbYCr/RGB
-自適應壓縮比高達1：6
-無損或近無損壓縮
?OSD
-1,2 OSD位圖數據寬度
-2位256x128大小或1位256x256
?顯示界面
-HDMI Rx支持，符合行業標準HDMI 1.3a
?音頻
-I2S輸入和I2S輸出輸入
支持32級音量控制
?內存存儲
-集成一個16x 512Mb DDR2芯片，最高可達1066Mbps
-OTP ROM 64位芯片ID
?DMA控制器
-8個物理通道和4個總線通道
AM8350D Datasheet v1.0.0 Actions-micro Proprietary
11/09/2022
11
-步幅模式支持
-軟件可配置的優先級
?啟動ROM
-片上啟動ROM，帶啟動加載程序
-系統可以從SPI Nor閃存加載
?USB 2.0 OTG
-符合通用串行總線規范。修訂版2.0。
-符合USB2.0規范修訂版1.0a的On-The-Go補充條款。
-支持與一個低速、全速或高速設備的點對點通信
主機模式。
-支持全速或高速外設模式。
-支持將USB大容量存儲類僅批量傳輸修訂版1.0作為主機或設備。
-支持電子靜態圖片成像圖片傳輸協議（PTP）
-支持使用pict-bridge的直接打印功能
-支持通用串行總線設備類定義，用于將設備版本1.1打印為主機
-支持通用串行總線靜態圖像捕獲設備定義修訂版1.0作為主機
-端點的可配置/可編程大小。
-可配置/可編程單路、雙路、三路或四路緩沖。
-可編程類型的端點。
-支持高速、高帶寬、同步和中斷傳輸。
-支持掛起、恢復和電源管理功能。
-支持USB喚醒
?其他接口
-UART/I2C/SPI接口
-3個外部中斷
-35個可配置GPIO，與功能引腳共享
?電源
-1.3V內核
-Mac IO為3.3V/2.5V/1.8/1.5V，其他為3.3V
-核心PLL、LCD PLL、音頻PLL和DDR PLL支持擴頻
?包裝
-QFN 88pin（epad），10x10mm
