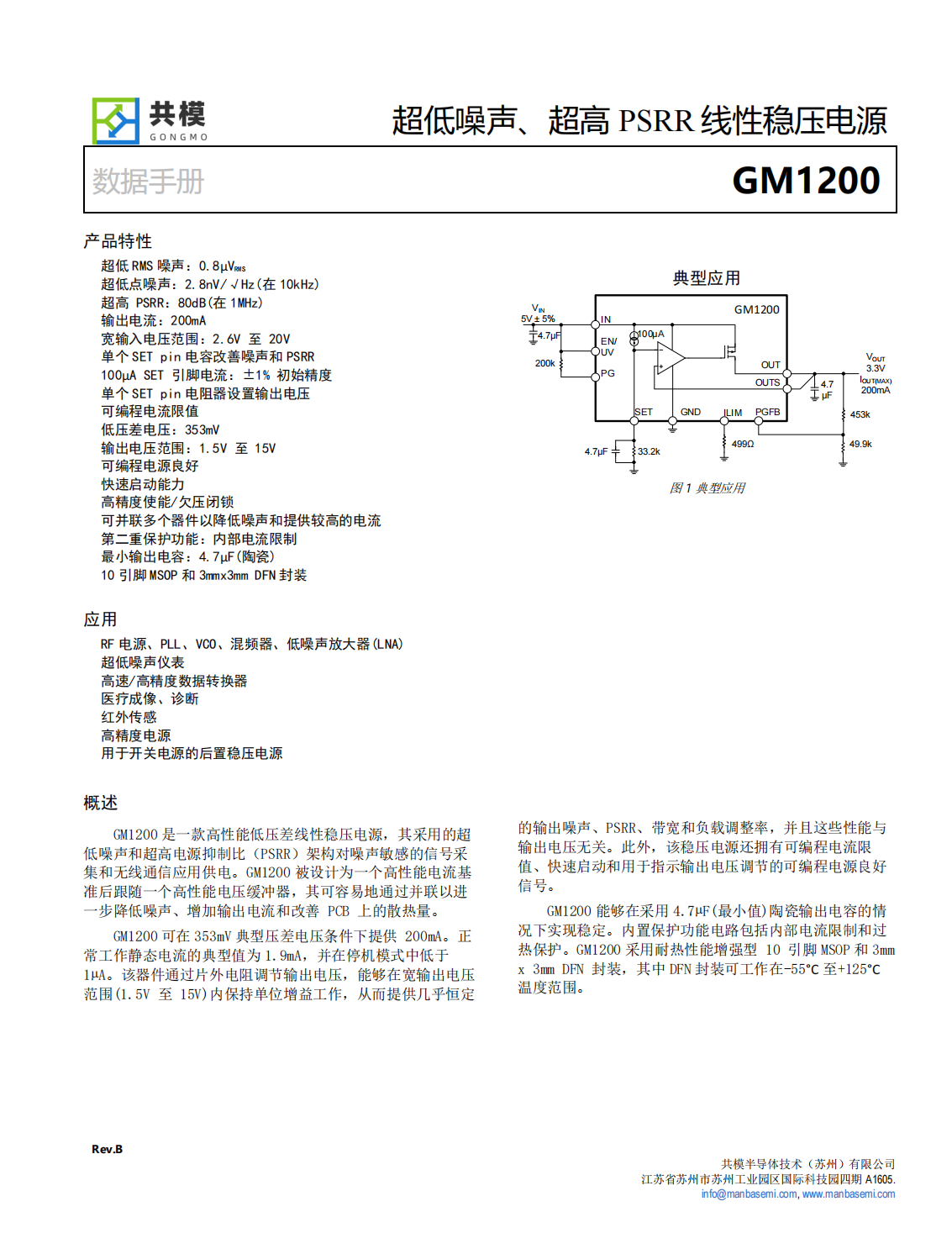

概述
GM1200是一款高性能低壓差線性穩壓電源，其采用的超低噪聲和超高電源抑制比（PSRR）架構對噪聲敏感的信號采集和無線通信應用供電。GM1200被設計為一個高性能電流基準后跟隨一個高性能電壓緩沖器，其可容易地通過并聯以進一步降低噪聲、增加輸出電流和改善PCB上的散熱量。
GM1200可在353mV典型壓差電壓條件下提供200mA。正常工作靜態電流的典型值為1.9mA，并在停機模式中低于1μA。該器件通過片外電阻調節輸出電壓，能夠在寬輸出電壓范圍(1.5V至15V)內保持單位增益工作，從而提供幾乎恒定的輸出噪聲、PSRR、帶寬和負載調整率，并且這些性能與輸出電壓無關。此外，該穩壓電源還擁有可編程電流限值、快速啟動和用于指示輸出電壓調節的可編程電源良好信號。
GM1200能夠在采用4.7μF(最小值)陶瓷輸出電容的情況下實現穩定。內置保護功能電路包括內部電流限制和過熱保護。GM1200采用耐熱性能增強型10引腳MSOP和3mm x 3mm DFN封裝，其中DFN封裝可工作在-55°C至+125°C溫度范圍。

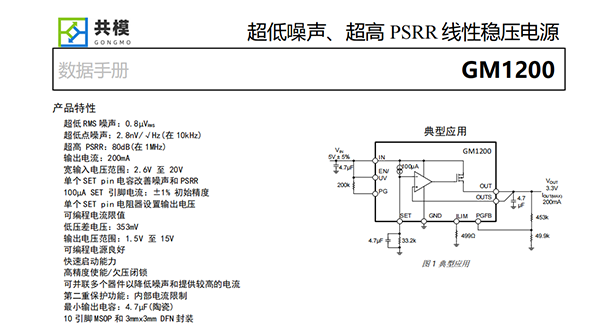

產品特性
超低RMS噪聲：0.8μVRMS
超低點噪聲：2.8nV/√Hz(在10kHz)
超高PSRR：80dB(在1MHz)
輸出電流：200mA
寬輸入電壓范圍：2.6V至20V
單個SET pin電容改善噪聲和PSRR
100μA SET引腳電流：±1%初始精度
單個SET pin電阻器設置輸出電壓
可編程電流限值
低壓差電壓：353mV
輸出電壓范圍：1.5V至15V
可編程電源良好
快速啟動能力
高精度使能/欠壓閉鎖
可并聯多個器件以降低噪聲和提供較高的電流
第二重保護功能：內部電流限制
最小輸出電容：4.7μF(陶瓷)
10引腳MSOP和3mmx3mm DFN封裝
應用
RF電源、PLL、VCO、混頻器、低噪聲放大器(LNA)
超低噪聲儀表
高速/高精度數據轉換器
醫療成像、診斷
紅外傳感
高精度電源
用于開關電源的后置穩壓電源
