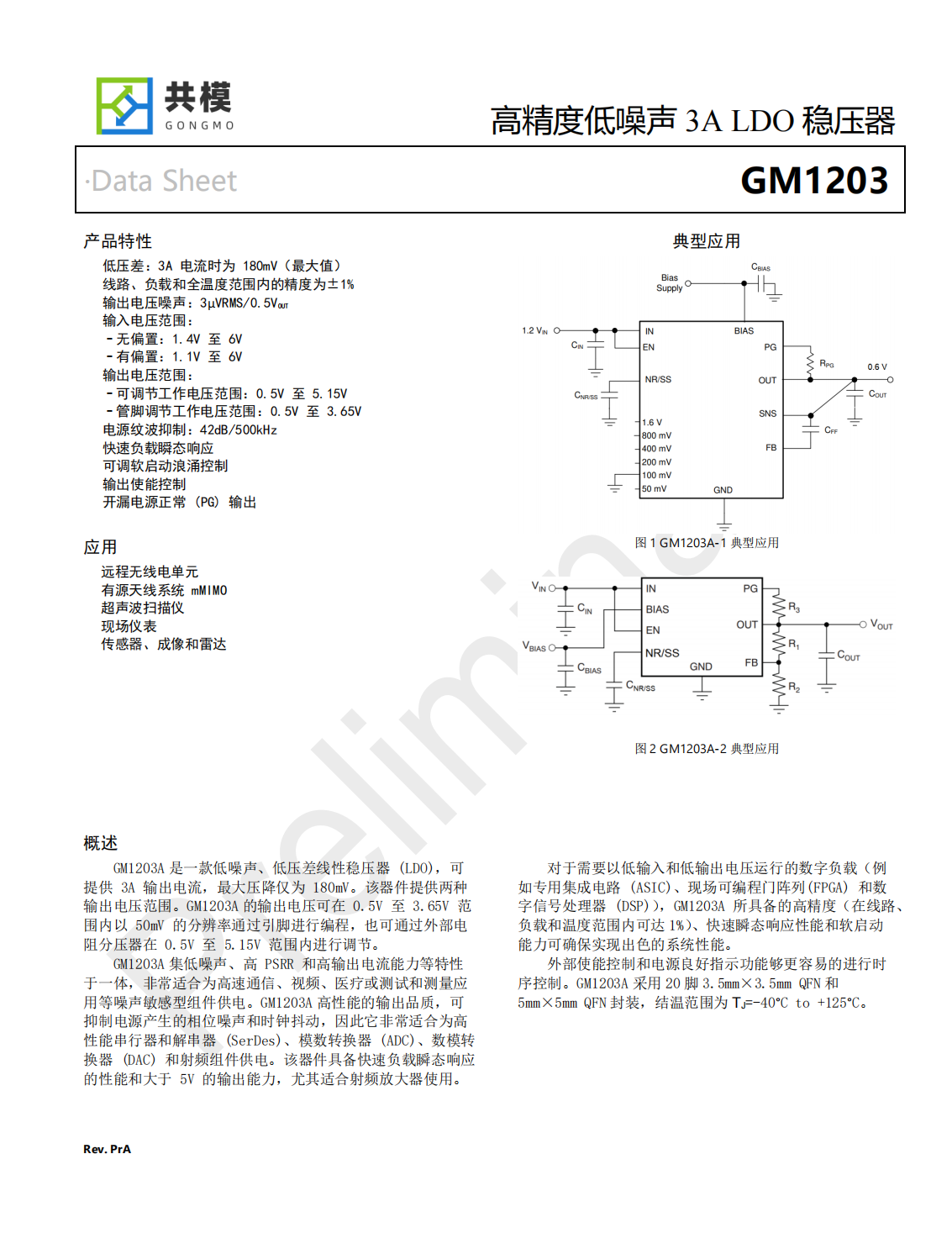

概述
GM1203A是一款低噪聲、低壓差線性穩壓器(LDO)，可提供3A輸出電流，最大壓降僅為180mV。該器件提供兩種輸出電壓范圍。GM1203A的輸出電壓可在0.5V至3.65V范圍內以50mV的分辨率通過引腳進行編程，也可通過外部電阻分壓器在0.5V至5.15V范圍內進行調節。
GM1203A集低噪聲、高PSRR和高輸出電流能力等特性于一體，非常適合為高速通信、視頻、醫療或測試和測量應用等噪聲敏感型組件供電。GM1203A高性能的輸出品質，可抑制電源產生的相位噪聲和時鐘抖動，因此它非常適合為高性能串行器和解串器(SerDes)、模數轉換器(ADC)、數模轉換器(DAC)和射頻組件供電。該器件具備快速負載瞬態響應的性能和大于5V的輸出能力，尤其適合射頻放大器使用。
對于需要以低輸入和低輸出電壓運行的數字負載（例如專用集成電路(ASIC)、現場可編程門陣列(FPGA)和數字信號處理器(DSP)），GM1203A所具備的高精度（在線路、負載和溫度范圍內可達1%）、快速瞬態響應性能和軟啟動能力可確保實現出色的系統性能。
外部使能控制和電源良好指示功能夠更容易的進行時序控制。GM1203A采用20腳3.5mm×3.5mm QFN和5mm×5mm QFN封裝，結溫范圍為TJ=-40°C to+125°C。

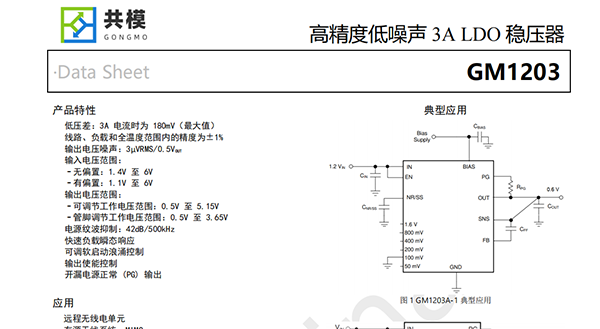

產品特性
低壓差：3A電流時為180mV（最大值）
線路、負載和全溫度范圍內的精度為±1%
輸出電壓噪聲：3μVRMS/0.5VOUT
輸入電壓范圍：
–無偏置：1.4V至6V
–有偏置：1.1V至6V
輸出電壓范圍：
–可調節工作電壓范圍：0.5V至5.15V
–管腳調節工作電壓范圍：0.5V至3.65V
電源紋波抑制：42dB/500kHz
快速負載瞬態響應
可調軟啟動浪涌控制
輸出使能控制
開漏電源正常(PG)輸出
應用
遠程無線電單元
有源天線系統mMIMO
超聲波掃描儀
現場儀表
傳感器、成像和雷達
