GM12051_低噪聲、高 PSRR 線性穩壓電源IC
GM12051 是一款高性能低壓差線性穩壓電源,其采用的超低噪聲和超高電源抑制比(PSRR)架構對噪聲敏感的信號采集和無線通信應用供電
  • 超低 RMS 噪聲:1.5μVRMS
  • 超低點噪聲:7nV/√Hz(在 10kHz)
  • 超高 PSRR:55dB(在 1MHz)
  • 輸出電流:1A
詳細內容
GM12051是一款高性能低壓差線性穩壓電源,其采用的超低噪聲和超高電源抑制比(PSRR)架構對噪聲敏感的信號采集和無線通信應用供電。GM12051被設計為一個高性能電流基準后跟隨一個高性能電壓緩沖器,其可容易地通過并聯以進一步降低噪聲、增加輸出電流和改善PCB上的散熱量。

GM12051可在247mV典型壓差電壓條件下提供1A。正常工作靜態電流的典型值為3.7mA,并在停機模式中低于1μA。該器件通過片外電阻調節輸出電壓,能夠在寬輸出電壓范圍(1V至15V)內保持單位增益工作,從而提供幾乎恒定的輸出噪聲、PSRR、帶寬和負載調整率,并且這些性能與輸出電壓無關。此外,該穩壓電源還擁有可編程電流限值、快速啟動和用于指示輸出電壓調節的可編程電源良好信號。

GM12051能夠在采用10μF(最小值)陶瓷輸出電容的情況下實現穩定。內置保護功能電路包括內部電流限制和過熱保護。GM12051采用耐熱性能增強型10引腳3mm x 3mm DFN封裝。

功能特點

超低RMS噪聲:1.5μVRMS

超低點噪聲:7nV/√Hz(在10kHz)

超高PSRR:55dB(在1MHz)

輸出電流:1A

寬輸入電壓范圍:2.6V至20V

單個SET pin電容改善噪聲和PSRR

100μA SET引腳電流:±1%初始精度

單個SET pin電阻器設置輸出電壓

可編程電流限值

低壓差電壓:247mV

輸出電壓范圍:1V至15V

可編程電源良好

快速啟動能力

高精度使能/欠壓閉鎖

可并聯多個器件以降低噪聲和提供較高的電流

第二重保護功能:內部電流限制

最小輸出電容:10μF(陶瓷)

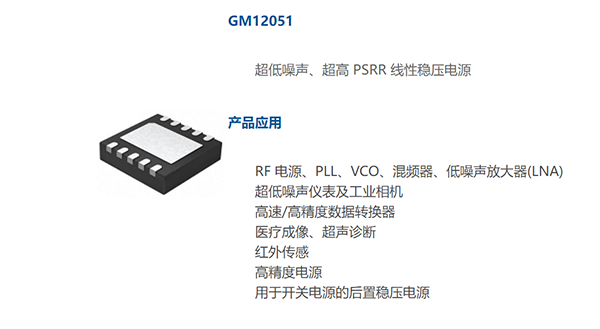

10引腳3mmx3mm DFN封裝

產品應用

RF電源、PLL、VCO、混頻器、低噪聲放大器(LNA)

超低噪聲儀表及工業相機

高速/高精度數據轉換器

醫療成像、超聲診斷

紅外傳感

高精度電源

用于開關電源的后置穩壓電源
