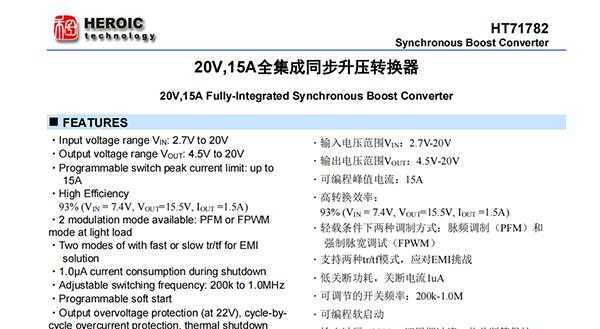

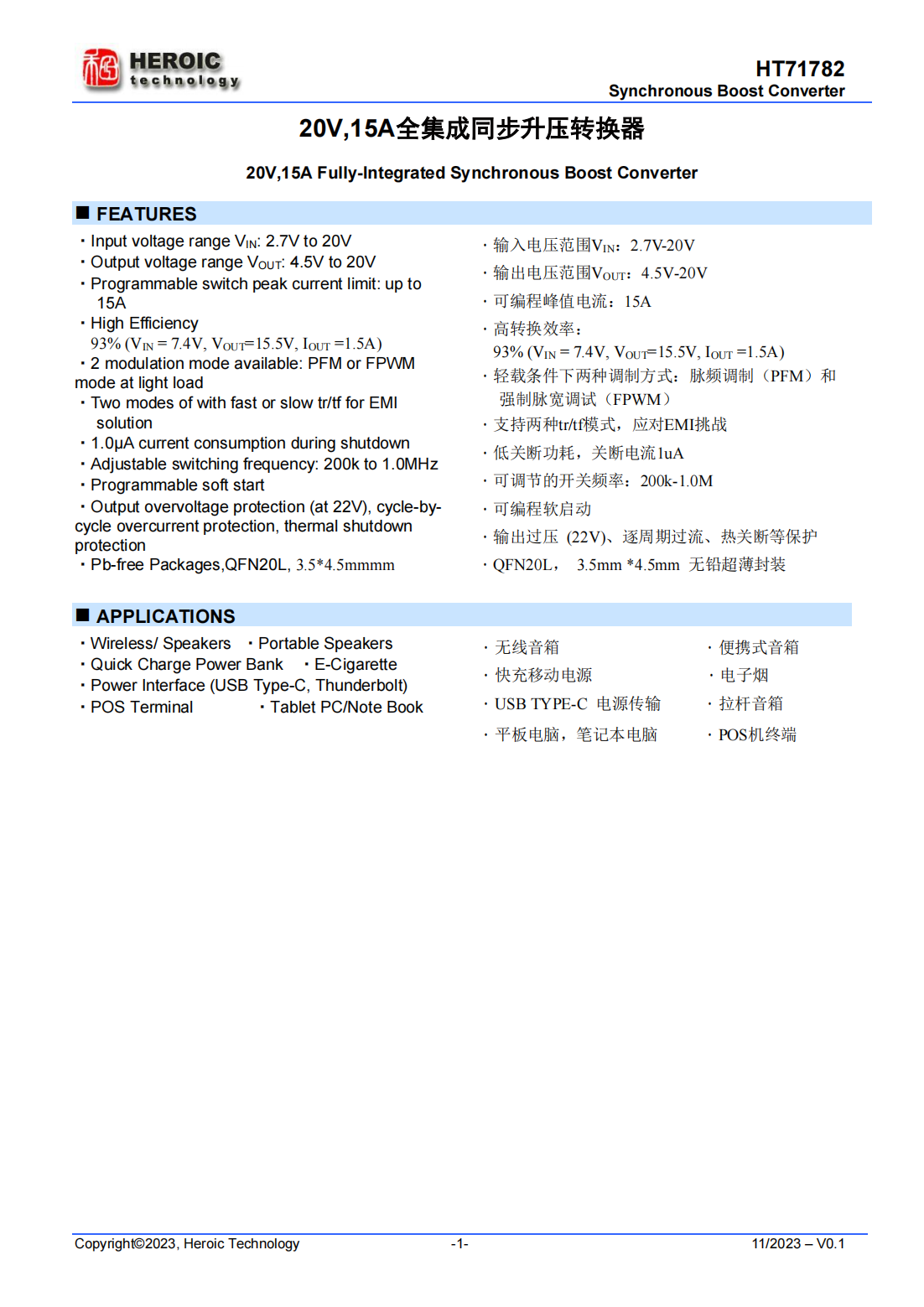

HT71782是一款高功率、全集成升壓轉換器，集成16mΩ功率開關管和18mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。
HT71782具有2.7V至20V寬輸入電壓范圍，可為采用單節或兩節鋰電池的應用提供支持。該器件具備15A開關電流能力，并且能夠提供20V的輸出電壓。
HT71782采用自適應恒定關斷時間峰值電流控制拓?fù)浣Y(jié)構來調節輸出電壓。在中等到重負載條件下，HT71782工作在PWM模式。在輕負載條件下，該器件可通過MODE引腳選擇下列兩種工作模式之一。一種是可提高效率的PFM模式；另一種是可避免因開關頻率較低而引發應用問題的強制PWM模式。PWM模式下，
HT71782的開關頻率可通過外部電阻調節，支持200kHz至1.0MHz的范圍。
HT71782還支持可編程的軟啟動，以及可調節的開關峰值電流限制。另外，HT71782支持兩種不同的tr/tf，以適應不同的EMI和效率需求。此外，該器件還提供有22V輸出過壓保護、逐周期過流保護和熱關斷保護。
