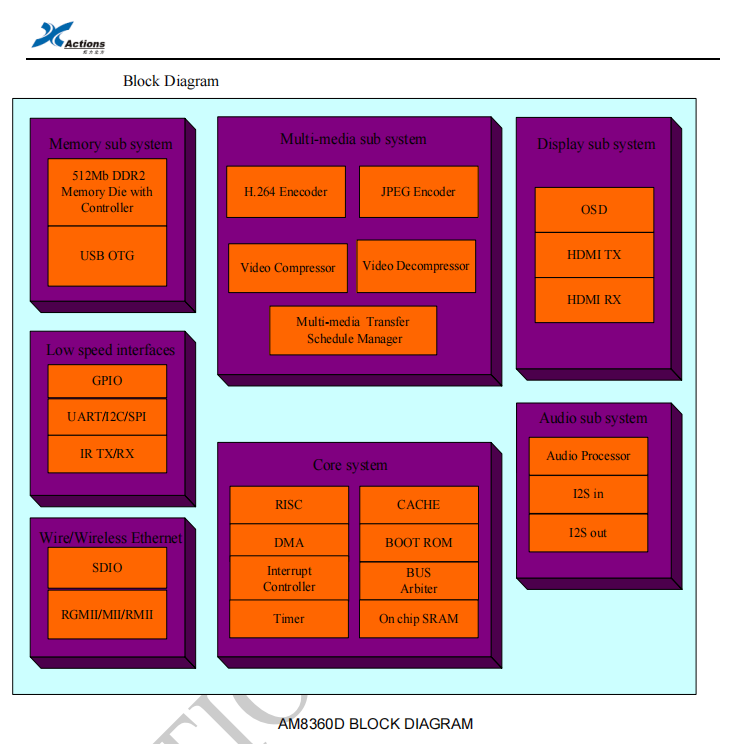

AM8360D規格書/Datasheet

視頻編解碼芯片，無線視頻發射芯片/TX，主控/SOC

Actions-Micro的AM8360D處理器是一款高度集成的混合信號SoC目標處理器，位于多媒體應用。

AM8360D嵌入的CPU是高性能、低功耗的32位RISC具有DSP指令擴展的內核，運行速度可達700MHz。AM8360D處理器具有硬連線的多格式視頻編碼器，支持各種流行的視頻格式，包括：FHD/4K分辨率的H.264。AM8360D集成的無損或近乎無損的圖像/視頻壓縮和解壓縮模塊可以通過1Gbit/s以太網傳輸RGB1080格式為RGB888的1P視頻。AM8360D多媒體處理器借助片上HDMI提供了顯示解決方案發射器和接收器接口。AM8360D還集成了1個USB OTG控制器、UART、I2C、SPI等。AM8360D中集成了512Mb DDR2內存芯片，因此無需掛DDR2內存

特征

該AM8360D提供高水平的系統集成，以支持各種應用。AM8360D的功能包括：

?32位RISC內核

-32K字節指令緩存和數據緩存

-F/W可以在直流至800MHz范圍內透明地編程

-用于多媒體加速的DSP指令

-靜態設計允許在運行時更改時鐘以節省功耗

?視頻編碼器

-支持ISO/IEC 14496-10/YU-T Rec.H.264

-基本配置文件，級別1-5.1

?主要配置文件，級別1-5.1

?高調，1-5.1級

-支持JPEG ITU-T Rec.T81（09/92），基線交錯/JFIF

-1920x1080分辨率下每秒60幀，適用于所有格式的視頻

-支持高達4K分辨率

?圖像/視頻壓縮器

-支持高達1080P分辨率

-支持8bit YCbCr 4：2：2&YCbYCr/RGB

-自適應壓縮比高達1：6

-無損或近乎無損壓縮

?OSD操作系統

-1,2 OSD位圖數據寬度

-2位256x128或256x256 1位

顯示界面

-支持HDMI Tx，符合行業標準HDMI 1.2

-支持HDMI接收，符合行業標準HDMI 1.3a

?音頻

-I2S IN和I2S OUT接口

-支持32級音量控制

?以太網MAC

-支持高達1Gbps速率的MII/RMII/RGMII

-支持SDIO接口進行WIFI傳輸

AM8360D數據表v1.0.0 Actions-micro Proprietary 11/09/2021 11

?轉移計劃管理器

-通過以太網傳輸壓縮的視頻/音頻數據

-通過以太網接收壓縮視頻/音頻數據

-傳輸?shù)囊曨l高達1920x1080 60fs

?內存存儲

-集成16個512Mb DDR2芯片，速度高達1066Mbps

-OTP ROM 64位芯片ID

?DMA控制器

-8個物理通道和4個總線通道

-步幅模式支持

-軟件可配置優先級

?引導ROM

-帶引導加載程序的片上引導ROM

-系統可以從SPI Nor閃存加載

?USB 2.0 OTG接口

-符合通用串行總線規范。修訂版2.0。

-符合USB2.0規范修訂版1.0a的On-The-Go補充。

-支持與一個低速、全速或高速設備進行點對點通信主機模式。

-支持外設模式下的全速或高速。

-支持USB大容量存儲類僅批量傳輸修訂版1.0作為主機或設備。

-支持電子靜態圖像成像圖像傳輸協議（PTP）

-支持使用pict-bridge的直接打印功能

-支持將設備版本1.1打印為主機的通用串行總線設備類定義

-支持通用串行總線靜態圖像捕獲設備定義修訂版1.0作為主機

-端點的可配置/可編程大小。

-可配置/可編程的單通道、雙通道、三通道或四通道緩沖。

-可編程類型的端點。

-支持高速、高帶寬、同步和中斷傳輸。

-支持掛起、恢復和電源管理功能。

-支持USB喚醒

?其他接口

-UART/I2C/SPI接口

-3個外部中斷

-35個可配置GPIO，與功能引腳共享

?電源

AM8360D數據表v1.0.0 Actions-micro Proprietary

11/09/2021 12

-1.3V用于內核

-Mac IO為3.3V/2.5V/1.8/1.5V，其他為3.3V

-Core PLL、LCD PLL、AUDIO PLL和DDR PLL支持擴頻

包裝：-QFN 88pin（epad），10x10mm

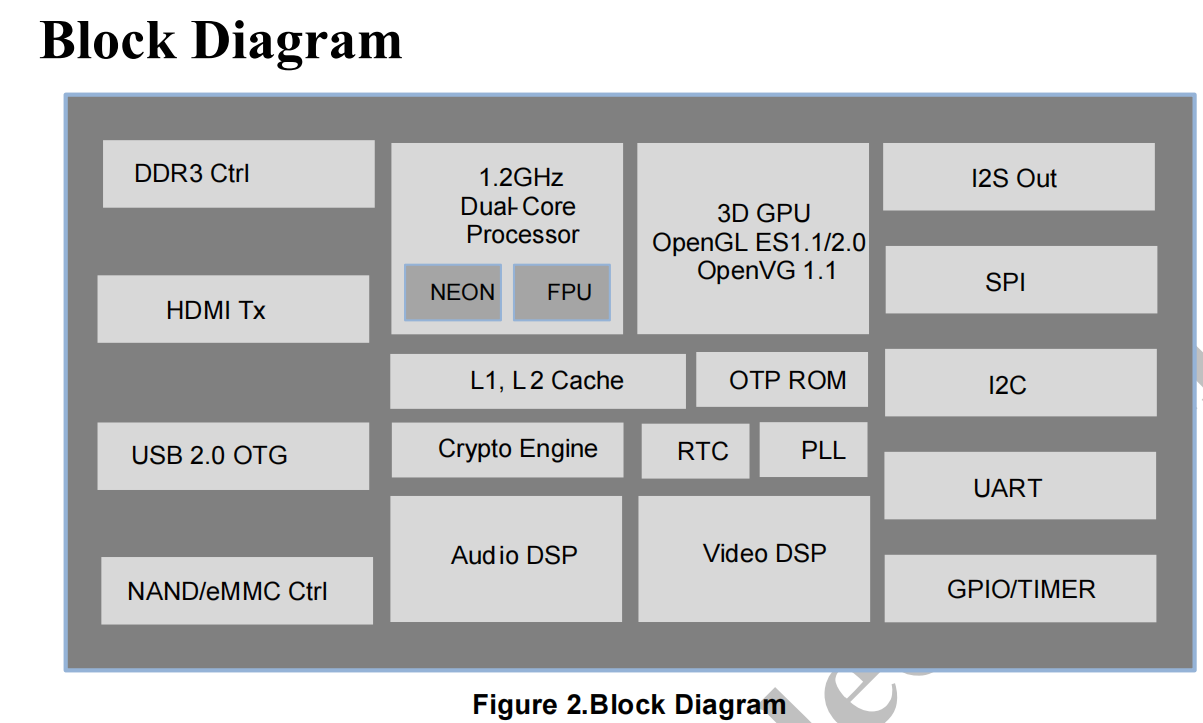

AM8272規格書/Datasheet

4K全高清多媒體多格式視頻編解碼芯片主控芯片，無線視頻接收芯片，RX主控/SOC

描述

AM8272是一款面向消費類的尖端高清媒體處理器SoC（片上系統）具有獨立安全操作系統的可信執行環境的電子產品，H.264解碼至全高清媒體多種格式的解碼和編碼，無線/有線網絡、HDMI接收器和一整套高速外設。AM8272配備高性能雙核CPU ARM Cortex-A7，具有二級緩存嵌入式。AM8272還集成了高效的雙核圖形處理單元（GPU）加速2D和3D圖形處理。為了加速OSD和2D用戶界面，內置

AM8272的流式處理引擎提供常用的繪圖功能。CPU專用于應用，而AM8272的大多數功能都利用單獨的硬件電路來提供高效優化的系統。AM8272的視頻DSP專用于操作、解碼和以各種格式對視頻流進行編碼，例如解碼全高清MPEG1/2/4/H.264/H.264 MVC，AVC/VC-1、VP8、AVS、AVS Plus、HD JPEG等視頻解碼和編碼可以同時運行。此外，AM8272的視頻后處理由視頻處理子系統處理，該子系統支持3D去隔行掃描，視頻縮放到全高清等。音頻解碼由能夠解碼一組音頻格式的音頻DSP，例如DTS HD、Dolby®Digital Plus、TrueHD和其他流行格式。音頻DSP還執行音頻后處理

AM8272為豐富的操作系統提供安全的環境，帶來高清內容到大屏幕。安全的視頻路徑和安全存儲對于安全系統至關重要。隨著ARM TrustZone的部署和專有安全機制的實現，AM8272可保護視頻和高度機密的信息免遭泄露。獨立的安全操作系統在AM8272上運行。此外，AM8272硬件還提供加密引擎，真隨機數發生器和足夠的一次性可編程ROM（OTP）空間，它們是也是可信執行環境的重要元素。AM8272支持一整套外設。集成了PHYare的HDMI發射器在AM8272中。HDMI接口支持HDCP。其他接口包括帶PHY的USB2.0 OTG集成NAND/NOR/eMMC閃存控制器。AM8272是高清媒體播放器（Miracast）的經濟高效解決方案無線顯示適配器。

特征

1、系統和外設

1.2GHz ARM Cortex-A7雙核

帶浮點單元的處理器和嵌入式NEON SIMD引擎

512KB二級緩存

用于可信執行的ARM TrustZone具有獨立環境（TEE）安全的操作系統和集成安全硬件

支持OpenGL ES1.1/2.0和OpenVG1.1的

具有硬件加速的視頻DSP

具有硬件加速功能的音頻DSP

最高支持1GB DDR3/DDR3L帶16位數據接口的SDRAM，支持串行閃存和雙I/O數據接口，支持NAND閃存，最大72位ECC，支持eMMC 4.5

Boot-ROM和OTP（一次性可編程ROM）用于安全啟動和密鑰存儲

集成USB2.0高速OTG控制器和PHY

支持UART/I2C/GPIO

音頻接口和功能

24位分辨率

一個用于音頻的I2S接口（2通道）輸出

一個用于音頻的I2S接口（2通道）輸入

7.1聲道下混

MPEG I第1、2、3層（2通道）和MPEGII第1、2層（多通道）

LPCM、ADPCM、ALAC、FLAC、AAC、WAV、AIFF、VSELP和OGGVorbis

DTS HD、杜比數字Plus、TrueHD（僅限持牌人）

WMA/WMA Pro、杜比數字AC3、和DTS（僅限被許可人）

LPCM/ADPCM/MP3/AAC音頻錄音

支持DTS廣播（僅限被許可人）

杜比數字消費編碼器有能力（僅限被許可人）

視頻接口和功能

NTSC和PAL電視系統

帶CEC的HDMI v1.4發射器，支持3D over HDMI

HDMI v1.4接收器，集成PHY（英語）

運動自適應去隔行掃描位圖OSD

視頻和圖片解碼功能

支持雙高清解碼同時

能夠decoding1080 60視頻

使用大多數格式MPEG1、VCD 1.0/2.0、SVCD支持高清MPEG2（高達MP HL1080i）、ISO/IFO/VOB/TS

支持HD MPEG4 SP/ASP（720p/1080i/1080p），Xvid

H.264 BP L3、MP和HP L4.2

H.264 MVC SHP L4.1

VC-1 SP、MP AP L3

AVS JZ L6.2、AVS+1080 60P

H.263配置文件0/3 L70 1080 60P VP8 1080 60P

最大32K x 32K的高清JPEG分辨率

全像素JPEG解碼與高分辨率放大

視頻從標清升級到超高清（720p/1080i/1080p/2160p）

支持24/30/36位深色

視頻和圖片編碼功能

MPEG 4 SP L5

H.264 BP，MP，HP L4.2

H.264 MVC SHP 1080 30P

H.263 Profile3 L70 1080 60P

高清JPEG高分辨率

AES 128/192/256位，帶密碼模式ECB/CBC/CTR/CTS的DES，TDESSHA-1、SHA-256 DRM和鏈接保護

PlayReady，Widevine

HDCP1.4、HDCP2.2、DTCP-IP

電源設計

支持動態電壓頻率縮放

真隨機數生成器

熱傳感器

包裝：16mm x 16mm，TQFP144,0.4mm引腳間距
