SM768G規格書/Datasheet

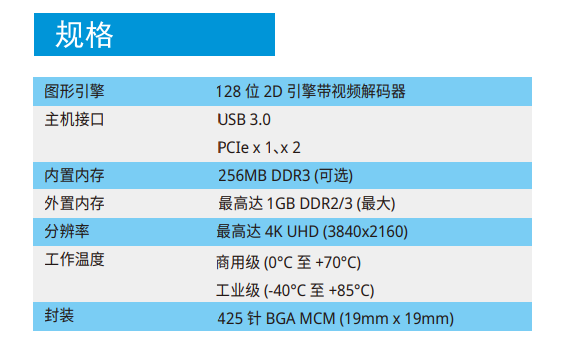

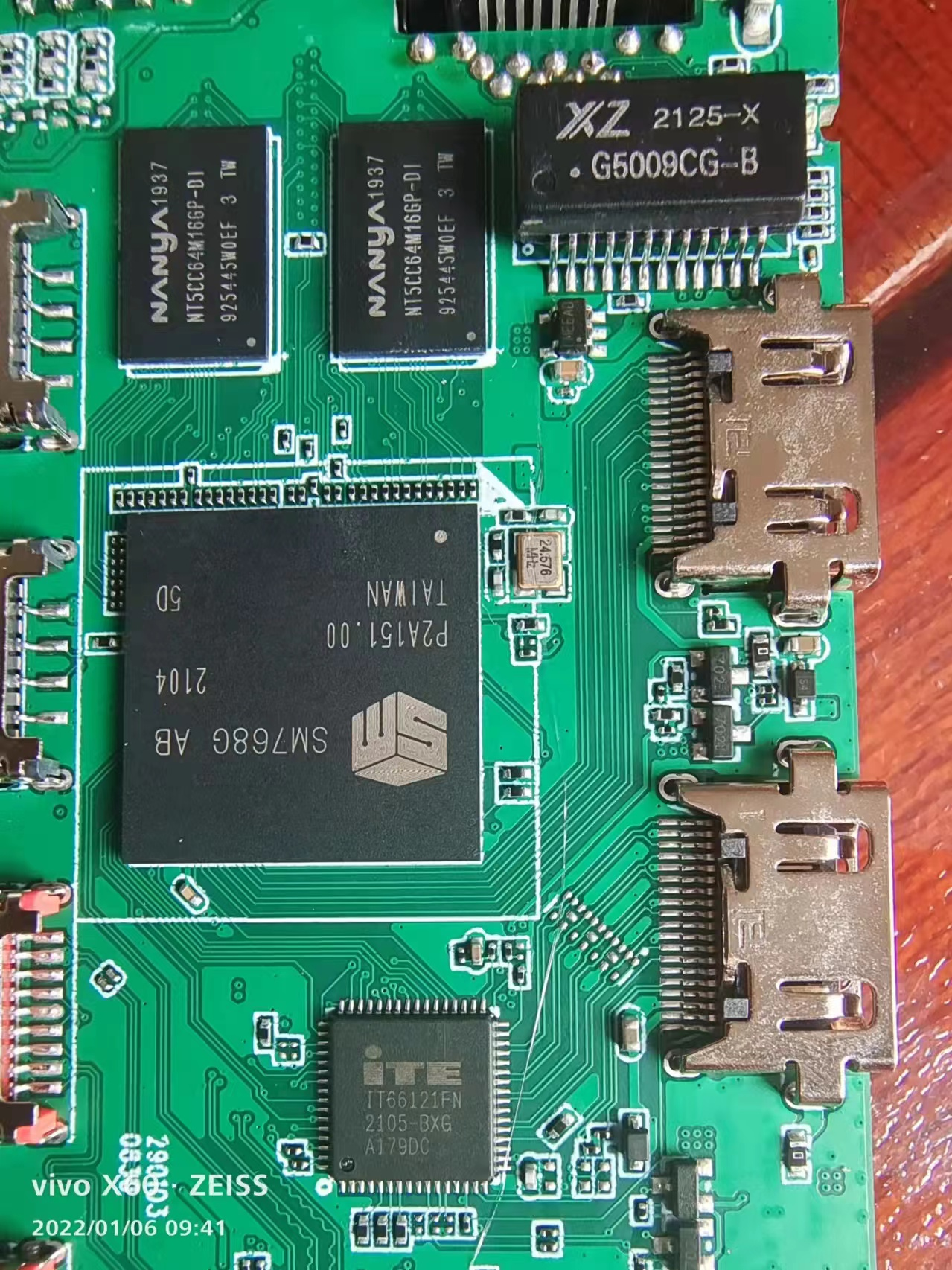

USB 3.0設備接口–連接到USB主機
PCI-Express Gen2 x1/x2通道設備從屬接口
USB 2.0集線器帶四個外設端口
一個ZV端口以捕捉從相機或其他設備傳入的視頻
支持系統
Windows操作系統：Windows 7、8、10和Windows Server 332位或64位、Windows Multipoint Server(WMS)Linux OS（Ubuntu、Red Hat、SUSE等）macOS X Android
支持內存
支持256MB內置DDR3內存或最高達1GB的外置DDR 2/3內存使用低功耗和小尺寸架構應用的嵌入式內存
顯示功能
支持硬件視頻解碼器：H.264 MVC/AVS+、H.263、MPEG-4、MPEG2、M-JPEG、RealVideo、VC-1和Theora
支持雙獨立通道，最高達4K UHD-3840x2160 30p或2K/全高清 60p
128位高性能圖形引擎。Bitblt、Stretch Blt、畫線、多邊形、全ROP3的硬件加速
每個通道支持四個顯示層：圖形、硬件鼠標、視頻覆蓋和Alpha層。
內容自適應技術(CAT)可通過顯示內容壓縮加速USB/網絡顯示。
嵌入式1x HDMI v1.4發射器，輸出支持最高達4K UHD分辨率。
雙24位LVDS通道以進行直接LCD面板連接–兩個獨立或單個高分辨率面板
雙24位數字視頻接口，以通過發射器連接各種顯示輸出
雙8位DAC，像素速率最高達350 MHz
支持的分辨率：VGA(640x480)、SVGA、SXGA、WXGA、WXGA+、WSXGA+、全高清(1920x1080)、QWXGA、WQXGA(2560x1600)和4k UHD(3840x2160)
模式：桌面單/雙視頻擴展、克隆、縱向/橫向模式
AM8268N/AM8266規格書/Datasheet
USB2.0 TO HDMI 1080P，USB外置顯卡USB圖形顯示SOC，USB MST蘋果MST、蘋果異顯、四屏異顯
Actions Micro的AM8268N處理器是高度集成的混合信號SoC，多媒體應用程序。
AM8268N嵌入式CPU是一款高性能、低功耗的32位RISC核心采用DSP指令擴展，運行速度可達800MHz。
AM8268N處理器采用硬連線多格式視頻解碼器，支持大型各種流行的視頻格式，包括：H.264、RMVB、MPEG1/2/4和全高清分辨率的VC1。
AM8268N集成圖像/視頻后處理器和顯示引擎提供強大的圖像處理能力，如無縫放大/縮小、裁剪、旋轉、顏色空間轉換、伽瑪校正，邊緣增強、抖動、亮度、對比度和飽和度調整。此外，可配置FIR保留用于其他特效擴展。兩層OSD窗口可以配置為大到全屏，顏色深度在1位到32位真彩色的范圍內。
AM8268N多媒體處理器提供了顯示解決方案：借助片上HDMI。
AM8268N還集成了DDR2/DDR3 SDRAM控制器、1個USB OTG控制器、UART、，I2C、SPI等。
AM8268N中集成了512Mb DDR2內存芯片，因此無需掛上DDR2內存
特色
AM8268N提供了高級別的系統集成，以支持各種各樣的應用程序。

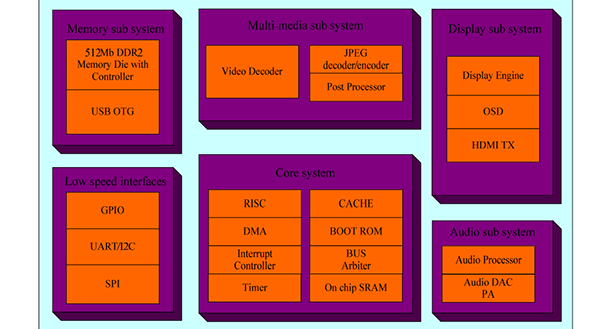

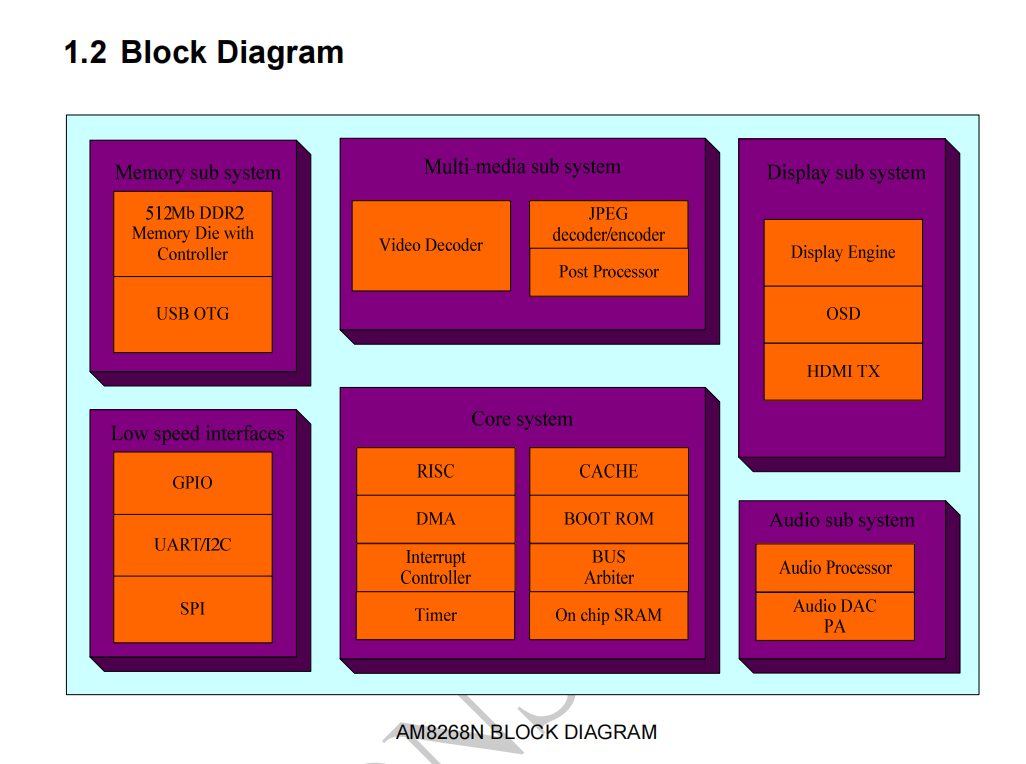

AM8268N的功能包括：
32位RISC核心
32K字節指令緩存和數據緩存
F/W可以透明地從直流到800MHz進行編程
用于多媒體加速的DSP指令
靜態設計允許在運行時更改時鐘以節省電源
JPEG解碼器
支持JPEG基線
支持YCbCr 4:2:0平面和半平面
支持YCbYCr和CbYCrY 4:2:2交錯
支持圖像大?。簭?0x16到4672x3504
支架旋轉：+90°、-90°
圖像/視頻后處理器
以任意非整數比例縮放圖像
水平和垂直尺寸的單獨比例
圖像裁剪
圖像交叉
H.264配置文件和級別高達高配置文件，級別1-4.1
MPEG-4視頻配置文件和級別高級簡單配置文件（幀圖片），級別0-5
H.263配置文件和級別配置文件0、級別10-70。圖像大小高達720x576，
不支持時間代碼擴展
VC-1剖面和水平簡單和主要剖面；低、中、高水平
MPEG-2/MPEG-1主配置文件；低級別和主級別，MPEG-1
不支持D圖片RV8/9/10
AM8268N數據表v1.0.0 Actions微型專有
圖像旋轉，90度、180度和270度以及水平/垂直翻轉
圖像掩模，可以防止在兩個矩形區域上寫入輸出圖像
支持YUV444/YUV422/RGB888/RG565作為alpha混合的掩碼窗口（256級）
YUV/RGB轉換
最大輸出圖像大小可達1920x1080
顯示引擎
YCbCr/RGB轉換，用戶可定義的轉換系數
以任意非整數比例放大圖像
水平和垂直尺寸的單獨比例
亮度、對比度和飽和度調整
邊緣增強
動態對比度調整
單獨對RGB通道進行直接映射伽瑪校正
24位到16/18位拜耳模式/1D/2D方法抖動
支持逐行和交錯輸入格式
支持YUV4:2:2（交錯）、YUV4:2:0（半平面）、RGB565、RGB888輸入形式
16x16硬件光標
OSD
具有重疊的兩層OSD窗口
每個窗口的8級alpha混合
1,2,4或8位OSD位圖數據寬度
OSD窗口中允許的透明像素
兩個可配置的OSD調色板
兩個OSD窗口中的每一個都可以直接從系統存儲器中獲取RGB565/ARGB8888數據
顯示界面
支持HDMI Tx，符合行業標準HDMI 1.2
支持高達1920x1080的輸出大小
可配置的水平同步中斷
音頻
多格式音頻解碼器：MP1/MP2/MP3/WMA/AAC/AAMR-NB/WAV/PCM/ADPCM
內置立體聲18位西格瑪-德爾塔DAC：SNR>92db（無a權重），18位，采樣率
8/12/11.05/16/22/24/32/44.1/48
支持32級音量控制
存儲器控制器
與高達1066Mbps的512Mb DDR2芯片集成，OTP ROM 64位芯片ID
DMA控制器
8個物理通道和4個總線通道
跨步模式支持
軟件可配置優先級
引導ROM
帶引導加載程序的片上引導ROM
系統可以從SPI或閃存加載
USB 2.0 OTG
符合通用串行總線規范。2.0版。
符合USB2.0規范修訂版1.0a的即時補充。
支持與中的一個低速、全速或高速設備進行點對點通信
主機模式。
支持全速或高速外圍模式。
支持USB大容量存儲類僅批量傳輸版本1.0作為主機或設備。
支持電子靜態圖像成像圖片傳輸協議（PTP）
支持使用pict橋直接打印功能
支持作為主機的1.1版打印設備的通用串行總線設備類定義
支持通用串行總線靜態圖像捕獲設備定義修訂版1.0作為主機
端點的可配置/可編程大小。
可配置/可編程的單緩沖、雙緩沖、三緩沖或四緩沖。
可編程類型的端點。
支持高速高帶寬同步和中斷傳輸。
支持暫停、恢復和電源管理功能。
支持USB喚醒
其他接口
UART/I2C/SPI
3個外部中斷
41個可配置GPIO與功能引腳共享
功率
1.3v用于核心13
IO為3.3伏/1.8伏
內置1.5v帶隙參考
核心PLL、LCD PLL、音頻PLL和DDR PLL支持擴頻
封裝
QFN 68（epad）
