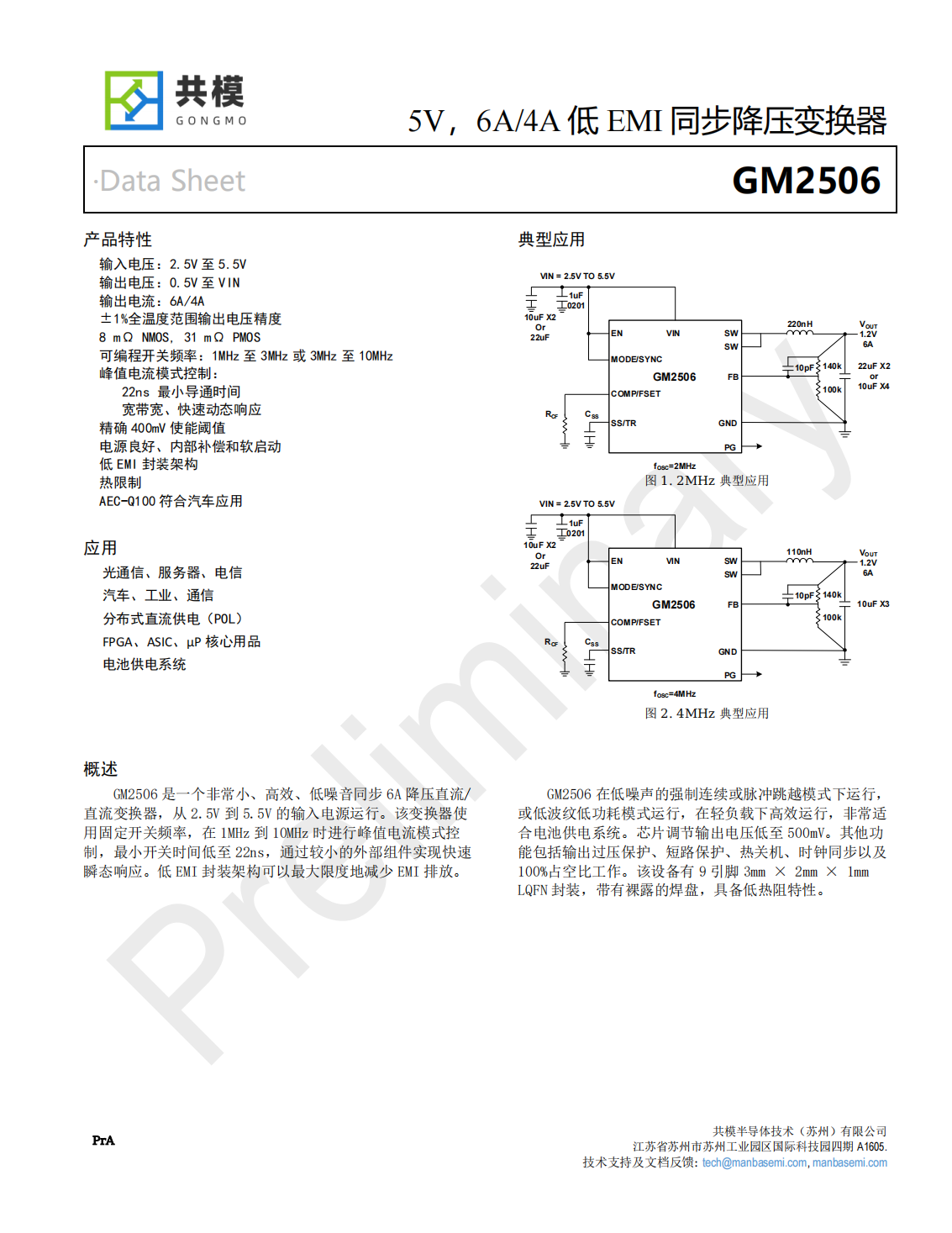

概述
GM2506是一個非常小、高效、低噪音同步6A降壓直流/直流變換器，從2.5V到5.5V的輸入電源運行。該變換器使用固定開關頻率，在1MHz到10MHz時進行峰值電流模式控制，最小開關時間低至22ns，通過較小的外部組件實現快速瞬態響應。低EMI封裝架構可以最大限度地減少EMI排放。
GM2506在低噪聲的強制連續或脈沖跳越模式下運行，或低波紋低功耗模式運行，在輕負載下高效運行，非常適合電池供電系統。芯片調節輸出電壓低至500mV。其他功能包括輸出過壓保護、短路保護、熱關機、時鐘同步以及100%占空比工作。該設備有9引腳3mm×2mm×1mm LQFN封裝，帶有裸露的焊盤，具備低熱阻特性。
