一、產品概述
Actions Microelectronics AM8350D是一款高度集成的混合信號SoC，專為多媒體應用設計。其嵌入式CPU是一款高性能、低功耗的32位RISC核心，配備DSP指令擴展，最高運行頻率可達700MHz。
二、主要特性
1. 32位RISC核心
- 包含32K字節指令緩存和數據緩存。
- F/W可從DC透明地編程到800MHz。
- 具有DSP指令用于多媒體加速，支持靜態設計以在運行時改變時鐘以節省電力。
2. 視頻編碼器
- 支持多種視頻格式，包括MJPEG、H.264（多種配置文件和級別）。
- 可實現高達60幀/秒的1920x1080分辨率視頻編碼。
3. 圖像/視頻壓縮器
- 支持高達4K分辨率。
- 支持多種色彩格式和自適應壓縮比（最高1:6）。
- 可進行無損或近無損壓縮。
4. OSD
- 提供1、2種OSD位圖數據寬度。
- 支持256x128（2位）或256x256（1位）的顯示尺寸。
5. 顯示接口
- 集成HDMI收發器接口，符合HDMI 1.3a行業標準。
6. 音頻
- 提供I2S輸入和輸出接口，支持32級音量控制。
7. 存儲
- 集成16個512Mb DDR2內存芯片，速度高達1066Mbps。
- 包含64位OTP ROM芯片ID。
8. DMA控制器
- 擁有8個物理通道和4個總線通道。
- 支持步進模式和軟件可配置優先級。
9. 啟動ROM
- 內置啟動ROM和引導加載程序。
- 系統可從SPI NOR閃存加載。
10. USB 2.0 OTG
- 符合USB 2.0規范和相關補充規范。
- 支持多種設備連接和通信模式，包括主機和從機模式下的不同速度設備。
- 支持多種USB類協議和功能，如大容量存儲類、打印設備類等。
- 具有多種可配置特性，如端點大小、緩沖類型、端點類型等。
- 支持高速高帶寬同步和中斷傳輸，以及電源管理和喚醒功能。
11. 其他接口
- 包括UART、I2C、SPI等。
- 提供3個外部中斷和35個可配置GPIO（與功能引腳共享）。
12. 電源
- 核心電壓1.3V，其他接口電壓3.3V/2.5V/1.8V/1.5V。
- 支持PLL的擴頻功能。
13. 封裝
- 采用QFN 88pin（epad），尺寸為10x10mm。
三、應用場景
適用于需要高性能多媒體處理的設備，如視頻編碼、圖像處理、音頻處理等。其豐富的接口和集成模塊使其在消費電子、工業控制等領域具有廣泛的應用前景。
## 四、相關圖表

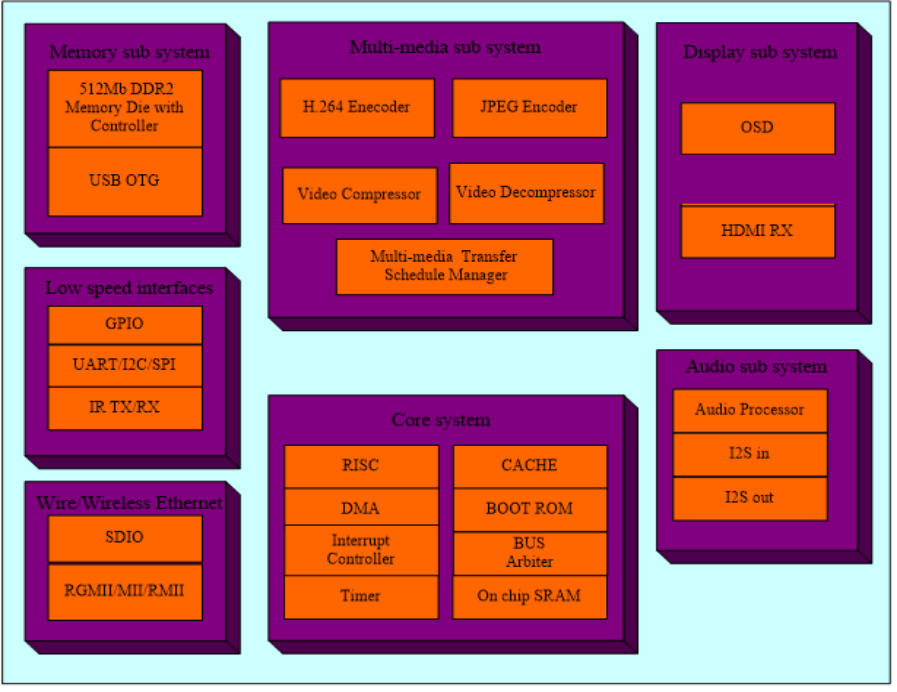

1. 框圖
- 展示了AM8350D的主要功能模塊和相互關系。

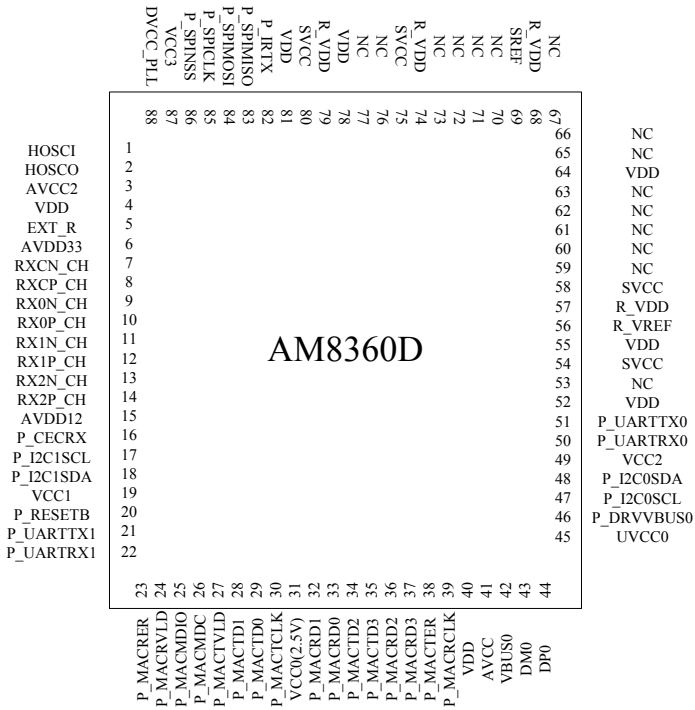

2. 引腳圖
- 詳細展示了芯片的引腳布局和功能定義。
